NE系列板鏈斗式提升機

產品簡介NE板式斗式提升機是現在常用的一種斗式提升機類型,其牽引件為板鏈,靠重力誘導卸料。其提升量大,性能穩定,維修率低,在水泥、建材、冶金等行業用途非常廣泛。適用行業適用于煤炭、礦山、冶金等行業。適用物料適用于垂直輸送粉狀、顆粒狀、塊狀、磨琢性或無磨琢性物料,如生料、水泥、煤、石灰石、干粘土、熟料等

在線咨詢全國熱線
0373-5086166
產品簡介
NE板式斗式提升機是現在常用的一種斗式提升機類型,其牽引件為板鏈,靠重力誘導卸料。其提升量大,性能穩定,維修率低,在水泥、建材、冶金等行業用途非常廣泛。
適用行業
適用于煤炭、礦山、冶金等行業。

適用物料

適用于垂直輸送粉狀、顆粒狀、塊狀、磨琢性或無磨琢性物料,如生料、水泥、煤、石灰石、干粘土、熟料等。
產品結構
NE板鏈斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
1、運行部件-由料斗和專用板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。
2、驅動裝置-采用多種驅動組合驅動,(依用戶實際需要而定)。驅動平臺上裝有檢修架和欄桿。分左裝和右裝兩種。
3、上部裝置-安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。
4、中間節-部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。
5、下部裝置-安裝有自動張緊裝置。
圖一、NE提升機外形結構圖

NE提升機外形結構圖-河南振江機械

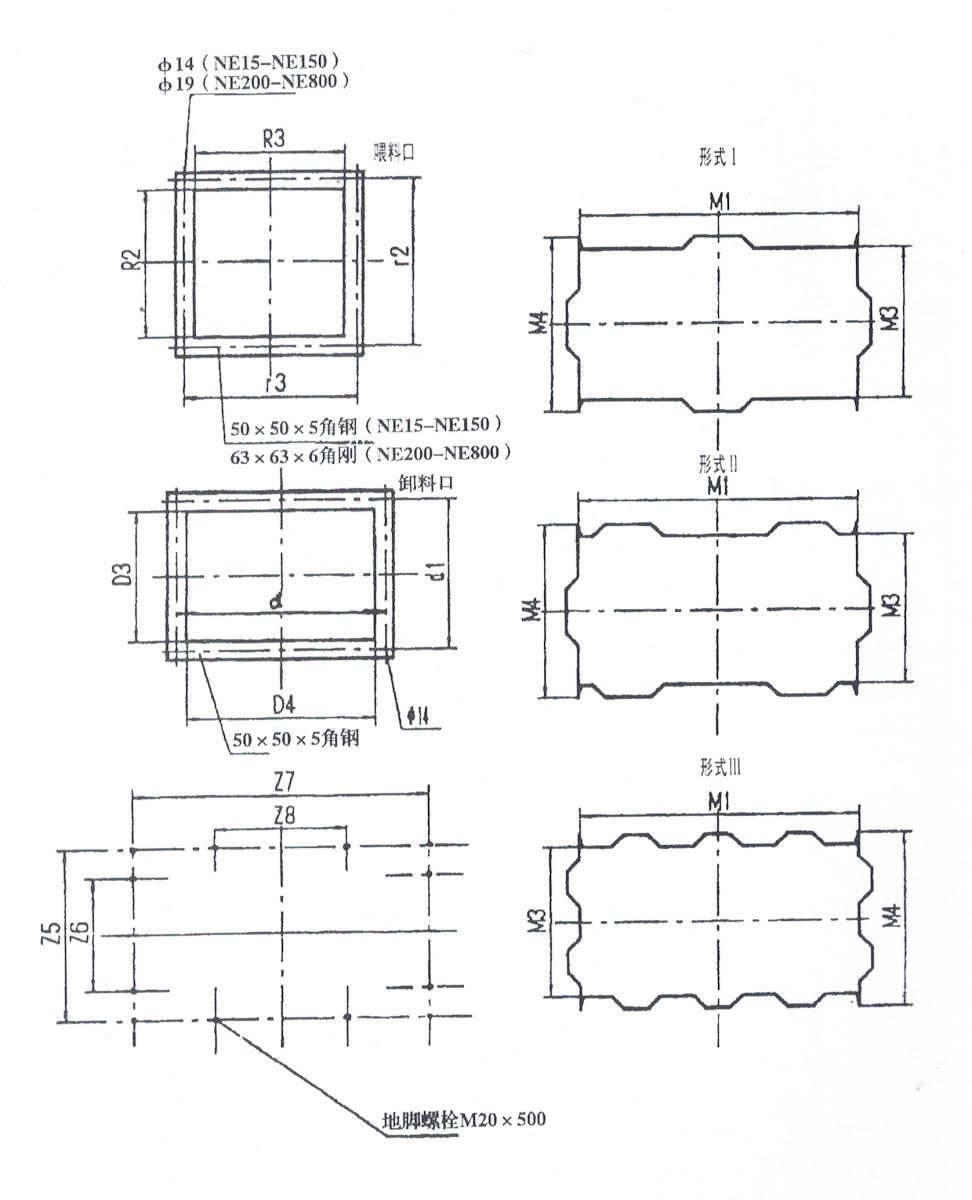

圖二、 NE提升機機殼形式及地腳圖

NE提升機機殼形式及地腳圖-河南振江機械

工作原理

NE型板鏈斗式提升機為流入式喂料,物料流入料斗內靠板鏈提升到頂部,在物料重力作用下自行卸料。鏈條是合金鋼高強度板式鏈條,耐磨而可靠。驅動部分采用硬齒面減速器。

產品特點

1、密封性好,環境污染少。
2、使用成本低,由于節能和維修少,使用成本極低。
3、運行可靠,先進的設計原理,保證整機運行的可靠性,密封性好。
4、機殼經折邊和中間壓筋,再經焊接,剛性好、外觀漂亮。
5、機械尺寸小,與同等提升量的其它各種提升機相比,這種提升機的機械尺寸較小。
6、輸送能力大,該系列提升機具有NE15~NE800多種規格。提升量范圍為15~800m3/h。
7、操作方便,維修少,易損件少。輸送鏈為套筒滾子鏈,誘導式重力卸料,用于各種粉狀、塊狀物粒的垂直提升。

型號說明

 NE  50 -25.63 - 右裝
板鏈?zhǔn)教嵘龣C(jī);公稱輸送量(m3/h);提升高度;額定輸送量(m3/h);驅動裝置裝配形式

NE提升機機型號說明-河南振江機械
技術參數
表一、NE提升機技術參數

型號提升量
m3/h
物料*大塊度
允許占百分比%
10255075100
NE15166550403025
NE30319075584740
NE50609075584740
NE100110130105806555
NE150165130105806570
NE2002201701351008570
NE3003201701351008570
NE40044120516512510590
NE500470240190145120100
NE600600240190145120100
NE800800275220165135110

表二、NE板鏈?zhǔn)教嵘龣C(jī)外形尺寸表

提升機型號NE15NE30NK50NK100NE150NE200NF300NK400NK500NK600NE800
機殼型式
上機殼H15237137207667669689681168130013001450
H213421343139016701700178017802030300030003000


D19001100110013001100165016501900220022002500
D28001000100012001200150015001750195019502000
D3250300350350700550550600700700850
D43003504005006506509501000105013001500
dl306/3356/3406/3406/3456/3606/4606/4670/4756/5456/5906/6
d2356/3406/3456/3556/3706/5706/51006/71070/71106/71356/91556/10

臺
pl1000100085012001200128012801530150015001500
p2104104103130130144144144160160180
p314041604175317401740186418642414320032003600
p45126166167207208708701080131013101500
p515791984169423802380273027302930320032003600
p623002500250030003300380041004100450048005300


機
Ml10501240124014501450175017502150245024502800
M211561346134815281528188818882290260026002950
M34505006508001060112014201445153518002050
M45566067809321196128015801585168519502200
M512501440144016801680198019802400271027103060
M665070085010301290135016501700170020602310


Rl80097097011251075130013001550177517752000
R2250300280400500550550650700700800
R325030030040060056086085095012001400
R413501650170020002050240024002900330033503750
r2306/3356/3336/3456/3556/3620/4620/4720/5770/5770/5670/6
r3306/3356/3356/3456/3656/3630/4930/6920/61020/71270/81410/10

機
Bl600750750850900105010501400155016001800
B224402440250025002500300030003000350035004000
B3830970110213721632210221022131216024402700




礎

Z110001200120014001400167016701970222022202500
Z214001500150017001700185018502150230023002500
Z39501000110012001350135015501600165018002000
Z413001400170019002350235029002950310035004100
Z55545947449161176125015501565166219262175
Z6400/1450/1550/1600/1400/1800/1750/1720/11662/31962/32175/3
Z711441334133415661566156618802270257625762920
Z8500/1600/1600/1700/1700/1940/2940/2720/22576/42576/42920/4
